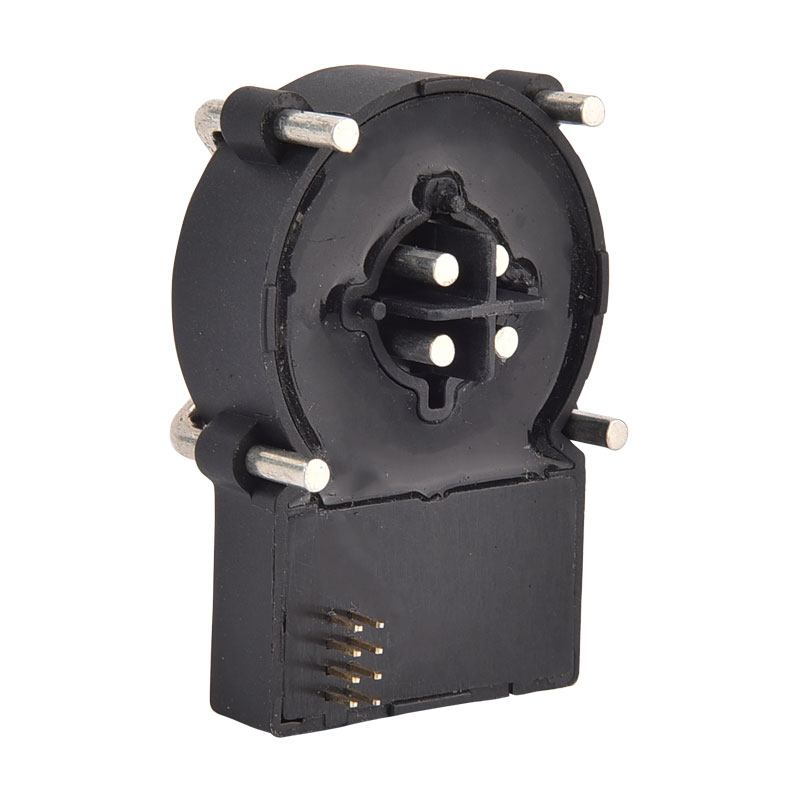

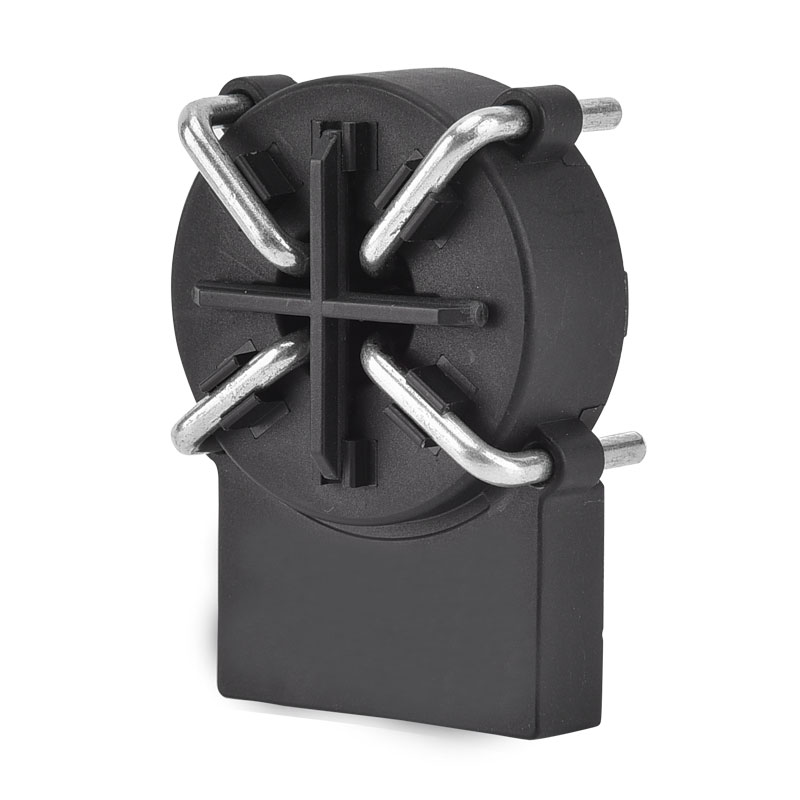

ЕВ пуњач Делови Преостала тренутна јединица за праћење

КсинГонг је професионални делови за пуњач и остали тренутни стручњак произвођач и добављач са вишегодишњим искуством. ЕВ Делови пуњача Преостала јединица за праћење мониторинг може да задовољи многе апликације, ако вас занимају наше квалитетне услуге, сада ћемо вам се обратити и ми ћемо вам се обратити и ми ћемо вам се обратити одмах.ан Важна безбедносна функција ових уређаја је монитор струје цурења целог система од модула за напајање на Земљи. Неисправан систем може постати опасан за људе или изазвати пожар. Пре него што дође до сада, модули за напајање морају бити искључени од мреже. Струја цурења садржи ДЦ и АЦ компоненте. Због тога је неопходна јединица за праћење осјетљиве за АЦ / ДЦ.

Модел:XKCA-01-MD

Пошаљи упит

Опис производа

КсинГонг је ЕВ делови пуњача Одивни тренутни произвођач надзорника и добављач, добро познат по квалитети. Вензхоу Ксинконг Импорт & Екпорт Цо., Лтд. Је иновативно предузеће интегришући научна истраживања, производњу и продају. Продајна мрежа компаније обухвата многе земље и регионе као што су Европа и југоисточна Азија, а њихов квалитет и услуга производа су добро примили купци. Можете да се одморите да купите ЕВ пуњачи за надгледање јединице за надгледање еВ пуњача од нас.

Модул за препознавање струје КСКЦА серије је широко применљиво, посебно у јавним станицама за пуњење електричних возила, електричних мотоцикала, електричних бицикала, накнаде за пуњење и управљање сигурношћу енергије. Нуди једноставну употребу и једноставну инсталацију.

Карактеристике

■ Једноструко снабдевање +5 В
■ Двоструки дигитални излаз са отвореним одводом, 20Маац / 6Мадц индикација путовања
■ Трофазни примарни проводници на модулу (Тип. 32А, мак. 40а)
■ ПВМ излаз за индикацију резидуалне вредности ДЦ-а (0 ~ 30мА)
■ Излаз грешке за индикацију грешке у систему
■ Монтирано на ПЦБ одбору
■ Функција само-тестирања

Апликације

■ Откривање зрна грешке

■ Станица за наплату електричне возила

■ Претварање струје цурења претварача

Стандардни

■ Применљиво за ИЕЦ 62752 Захтеви за преостале струје

■ Применљиво за ИЕЦ 62955 Преостали тренутни захтеви за РДЦ-ПД

■ Применљиво за УЛ2231 заостале тренутне потребе

■ Компоненте дизајниране у пуном попуњавању РОХС / Доеаце

Опремање производа

Типична апликативна шема:

ПИН дефиниција:

Неваљаност	Име	Функција
1	Грешка	■ Опен-Цоллецтор излазни ПИН за означавање стања грешке система ■ Када није грешка система, овај ПИН ће се спровести ГНД-у ■ Када се појави грешка система, овај ПИН ће бити висока импеданција
2	Тест	■ Када је овај ПИН спроведен на 0 ВДЦ, модул ће израчунати нулту тачку и складиштити вредност за регистрацију у МЦУ-у да би се завршила операција калибрације. ■ Након завршеног калибрације, систем ће интерно створити симулирану преосталу струју, да провери да ли модул може да уради тачан одговор. Током овог поступка, Кс20-ОУТ & Кс6-ОУТ претвориће се на високу импеданцију ако модул ради исправан. Пажња: ■ Када користите функцију испитивања, главни круг мора бити искључен да би се осигурало неку средстку ■ Када користите ову ПИН функцију, пратите временски број дијаграма
3	К6-оут	■ Ако преостала струја пређе унапред постављене вредности Троструке ДЦ (за овај модул обично 4,5 мадц), овај излаз је у стању високог импеданса ■ када је укупна преостала струја у односу на претходно постављену вредност у трострукој употреби, овај излаз је у стању високе импеданце ■ Када се грешка у систему догоди, овај излаз је у стању високог импеданције ■ За остале нормалне услове, овај излаз је на ниском нивоу (ГНД)
4	К20-оут	■ Ако преостала струја пређе унапред постављене вредности искључивања струје (за чисти-АЦ обично 17,8 МААЦ), овај излаз је у стању високог импеданса ■ Када се грешка у систему догоди, овај излаз је у стању високог импеданције ■ За остале нормалне услове, овај излаз је на ниском нивоу (ГНД)
5	ГНД	■ земља
6	ВДД	■ Модул напајање, стандардни напон 5ВДЦ ■ Улаз напона потребан је да буде у року од 4,85 ~ 5.15ВДЦ, могућност излаза снаге> 100мА ■ Напајање риппле ≤ 150мв (Предлаже се да користи ЛДО круг, за референтни ИЦ ЛП2985А-50ДБ)
7	Пвм	■ Означавање ДЦ преостале тренутне тренутне компоненте са дужнијим циклусом са 8КХз ПВМ ■ Излазна резолуција = 3,33% / МАДЦ од 0 ~ 30макдц ■ Тачност око ± 0,5ма
8	Неспособност	■ Не користи се

Карактеристике електричне енергије / поузданости:

	Покрити цхар	Мин	Тип	Макс	Јединица
1	Примарна номинална РМС струја (1фазна / 3пхазна)		32	40	A
2	Напон напајања	4.85	5	5.15	V
3	Температура околној операцији	-40		+105	℃
4	Температура околине	-20		+65	℃
5	Статичка потрошња електричне енергије			110	мв
6	Електрично чишћење; основно примарно	6.5			мм
7	Електрично одобрење; основно-секундарно	10			мм
8	Прекривача; основно примарно	8			мм
9	Пузаве; основно-секундарно	10			мм
10	Напон уноса, ниски ниво	0		0.6	V
11	Улаз напона, висок ниво	4.2		5	V
12	Теоретски дизајнерски живот	20			Год
13	Радна висина			4000	m

Трип-струја (преостале струје сродне карактеристике):

	Вав	Фрек	Мин	Тип	Макс	Јединица
1	Наизменично	50Хз	15	17.8	20	мр
2	А0	50Хз	11	17	26	мр
3	А90	50Хз	10	18.5	27	мр
4	А135	50Хз	10	22.9	28	мр
5	2пдц	-	3.5	5.0	7	мр
6	3пдц	-	3.1	4.5	6.2	мр
7	С-ДЦ	-	3.0	4.5	6.0	мр

Време путовања (преостале струје сродне карактеристике):

	Вав	Фрек	Струја	Тип	Макс	Јединица
1	Наизменично	50Хз	30мА	50	1000	МС
2	Наизменично	50Хз	60мА	16	100	МС
3	Наизменично	50Хз	150мА	15	60	МС
4	Наизменично	50Хз	5А ~ 100А	8.5	60	МС
5	А0	-	42ма	25	100	МС
6	А0	-	84ма	18	60	МС
7	А0	-	210ма	10	60	МС
8	А0 + ДЦ	-	42МА + 6МАДЦ	18	60	МС
9	А0 + ДЦ	-	84мА + 6Мадц	15	60	МС
10	А0 + ДЦ	-	210ма + 6Мадц	15	60	МС
11	С-ДЦ	-	6ма	48	1000	МС
12	С-ДЦ	-	60мА	16	100	МС
13	С-ДЦ	-	300мА	8.5	60	МС
14	2пдц / 3пдц	-	60мА	20	100	МС
15	2пдц / 3пдц	-	120ма	15	60	МС
16	2пдц / 3пдц	-	300мА	12	60	МС
17	2пдц / 3пдц	-	5А ~ 100А	12	60	МС

Димензија производа (мм):

ДИАМИНГ ДИЈАГРАМ:

■ Т0 као време чекања за стабилизацију система, Т0≈ 270МС

■ Т1 као време чекања, предлаже се Т1 ≥ 100мс

■ Т2 као калибрација и само-тестирање налога, предлаже се 50мс ≤ т2 ≤ 100мс

■ Т3 као време чекања за само-тестирање ДЦ, Т3Г 200МС, предлаже се да се очитате к6 након 300мс

■ Т4 као време чекања за само-тестирање АЦ, Т4≈ 690МС, предлаже се да се очита Кс30-ОУТ након 300мс

■ Т5 као време трајања за само-тестирање, Т5 ≈ 1580МС

■ Т6 као ДЦ само-тестирање времена трајања, Т6 ≈ 1090МС

САМОСТАВНИ ТРГОВИНА:

■ 2 који се тиче зктура да би се створила симунотални ДЦ преостала струја

■ Користећи ВДД за генерисање типичне вредности = 6.53 МАДЦ симулирана преостала струја

■ Ова струја је најстрашнији стање окретања за тестирање да ли систем ради исправан

Дигитални сигнал флип праг:

■ За избегавање сигналне осцилације, излазни превртање сигнала искључивање је постављено са прагом и прагом опоравка

■ Када се окреће праг достигли, сродни к-оут флип, а када се тренутни смањује на праг опоравка , Повезани к-оут окреће се поново, назад на стање ниског нивоа
