Три фаза Четири жичане вишеструке вишеструкој енергији паметног метра

Ксинконг Елецтрицал је професионални трофаз четворо жица ДИН Раил вишенаменски енергијски произвођач и добављач паметног метра у Кини. Много година смо специјализовани за мерење. Наши производи имају добру предности ценила и покривају већину тржишта југоисточне и средње Азије. Радујемо се што ћемо постати ваш дугорочни партнер у Кини.

Пошаљи упит

Опис производа

Три фаза Четири жичана ДИН Раил вишенаменски енергијски паметни мерач је инсталације ДИН Раил-а Мутил-Функција енергије Метер. Ово производи могу Мерење подршке и анализа различитих параметара напајања, као што су напон, струја, четири снаге квадранта параметри, фактор снаге итд.; У међувремену такође могу да обезбеде Мерење вишеструких електроенергетских енергетских параметара, као што је двије начин активне енергије, реактивна енергија, месечна и дневна потрошња електричне енергије. То је серија производа такође може да подржи анализу мерења параметара електричне енергије у 1П2В и 3П4В мрежицу, прикладно је за праћење електричне енергије, праћење електричне енергије, у праћењу електричне енергије, и разноврснији навод за енергију и разноврснији, висок ниво енергије и разноврснији, висок ниво енергије и разноврснији, висок ниво енергије и разноврсну стабилност и дуготрајну вежбу и разноврсном стабилношћу и дугом стабилној и дугом окружењу. Карактеристике. Ова серија производа са РС485 комуникацијским интерфејсом, максимум брзине бауда Подршка 38400бпс, подршка модбус РТУ комуникационим протоколима. Лако може да реализује функцију даљинских података прочитане и усвојите дизајн ЛЦД-а и осетљив на додир, што лако може да изврши локално приказ и постави рад параметара различита. Производ има функцију заштите лозинке, што осигурава сигурност података производа.

Три фаза Четири жичана ДИН Раил вишенаменски енергијски паметни мерач намењен је праћењу електричне енергије фотонапонских претварача, статистичке анализе нове потрошње електричне енергије, надгледање енергетских потреба за праћењем електричних комуналних јединица и интелигентних зграда. Његова комплетна комуникациона функција је веома погодна за различите контролне системе, СЦАДА системе и Системи за управљање енергијом.

Карактеристике

Максимални тренутни приступ 100деријском приступу

ДИН монтажа шине, стандардна 4 ширина модула.

Мерење параметара са више функција, пружање напона, струја, активна снага, реактивна снага, привидна снага, снага фактор, угао фазе итд.

Обезбедите разне статистичке податке и локалне функције складиштења, као што су двосмерна снага, потражња и друге статистичке податке. Наведите месечну статистику потрошње електричне енергије у последњих 12 месеци и дневна статистика потрошње електричне енергије у последњих 31 дан

Подршка РС485 Комуникациона функција, брзина бауда до 38400бпс, подршка модбус РТУ протокол.

Подржава један оптокоупле пулсни излазни интерфејс, а могу се поставити излазни параметри.

Време освежавања ЛЦД-а је 1 секунда, Приручник за подршку или аутоматски Екран за померање (подесив)

Параметри

1. Јединица може да мери и приказује
Тренутни РМС Вредности
Струја	По фази, неутралан
Напон	Л-Л, Л-Н
Учесталост	45 до 65Хз
Активна снага	Укупно и по фази
Фактор снаге	Укупно и по фази
Енергија Вредности (укључују: увоз, Извоз, увоз + извоз)

Активна енергија	0 до 9999999.999 кВх
Мулти-тарифна активна енергија (Т1 - Т4)	0 до 9999999.999 кВх
2. Јединица може да мери и комуницира читање
Енергија Вредности
Привидна енергија (укупно)	0 до 99999999999 квасац
Мулти-тарифни реактивни Енергија (Т1 - Т4)	0 до 9999999.999 Кварх, укључује: Увоз, извоз, увоз + извоз
Месечна потрошња електричне енергије у последњих 12 месеци	Укупна активна енергија Домет: 0 до 9999999.999 кВх
Свакодневна потрошња енергије у последњих 31 дан	Укупна активна енергија Домет: 0 до 9999999.999 кВх
3. Јединица се може подесити
Класа комуникације	МОДБУС АДРЕСА, брзина бауда, паритет бит, престани бит
Класа конфигурације система	Корисничка лозинка (ХМИ), Тип система за напајање
Пулсе излазна класа	Тип излаза пулса, ширина излаза импулса, брзина излаза импулса
Разреда времена	Аутоматско приказивање померања, позадинско осветљење Време, временско време (РТЦ), тарифа време

Спецификација

Електрични Карактеристике
Врста мерења		РМС, укључујући хармонике на АЦ систему, подршка 1п2В, 3П4В, 3П4В
Тачност мерења	Напон, струја	Класа 0,5, према ИЕЦ 61557-12
	Активна снага	Класа 1 / 0,5, према ИЕЦ 61557-12
	Реактивна снага	Класа 2, према ИЕЦ 61557-12
	Привидна снага	Класа 1, према ИЦ-у 61557-12
	Активна енергија	Класа 1 / 0,5С, према ИЕЦ 62053-22, ИЕЦ 61557-12
	Реактивна енергија	Класа 2, према ИЕЦ 62053-23, ИЕЦ 61557-12
	Фактор снаге	Класа 1, према ИЦ-у 61557-12
	Учесталост	Класа 0.2, према ИЕЦ 61557-12
	Хармонично изобличење	Класа 2, према ИЕЦ 61557-12
Стопа ажурирања података		1 секунда. Опционално 100 мс
Улазно напон	Флотаге слезина (један)	230 ВАЦ (Л-Н) / 400 ВАЦ (Л-Л)
	Директна веза	Измерени опсег: 85 до 275 ВАЦ (Л-Н), 85 ~ 480 ВАЦ (Л-Л)
	Фреквенцијски опсег	45 до 65 Хз
	Капацитет преоптерећења	2 * УН током 1 секунде
Улаз-струја	Измерени опсег	0,005 до 100 А, основна струја (ИБ) је 10А
Улаз-струја	Капацитет преоптерећења	30 * ИМАКС за 0,01 секунде
Пулсни излаз	Тип интерфејса	Отвори оптокоуплер колектора
	Константа пулса	400/100/10/1 ИМП / КВх (КВАРХ) (подесив)
	Ширина пулса	60/100/200 МиллисеКондс (подесив), подразумевано је 100миллисецундс
	Тип излаза пулса	Увоз / извоз / укупна активна енергија, Увоз / извоз / тотална реактивна енергија (Подесиво)
	Класа	Класа А, према ИЕЦ-у 62053-31
	Улазни напон	5 ~ 27 ВДЦ
Индикатор пулса на плочи		Констанца пулса је 400ИМП / кВх
Тачност сата у реалном времену		0,5 с / д

Механички Карактеристике
ИП степен заштите (ИЕЦ 60529)	Дизајниран је на ИП51 предњи дисплеј, ИП30 Метер Боди

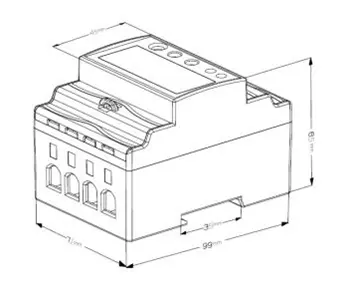

Димензије (В к Х Кс Д)	99 к 71 к 65 мм
Положај уградње	ДИН монтажа шине
Материјал кућишта метра	УЛ 94 В-0
Еколошки Карактеристике
Радна температура	-25 до + 55 ℃
Температура складиштења	-40 до + 80 ℃
Влажност	<90%, не-кондензација
Степен загађења	2
Висина	До 2000м
Вибрација	10 Хз до 150Хз, ИЕЦ 60068-2-6
Електромагнетски Карактеристике
Електростатичко пражњење	Ниво 4, према ИЕЦ 61000-4-2 (1)
Имунитет за зрачење поља	Ниво 3, према ИЕЦ 61000-4-3 (1)
Имунитет за електричне преласке	Ниво 4, према ИЕЦ 61000-4-4 (1)
Имунитет за надопуне	Ниво 4, према ИЕЦ 61000-4-5 (1)
Имунитет за спровођење поремећаја	Ниво 3, према ИЕЦ 61000-4-6 (1)
Имунитет на магнетна поља	ИЕЦ 61000-4-8 (1)
Имунитет за напонске улоге	ИЕЦ 61000-4-11 (1)
Зрачила емисије	Класа Б, у складу са ЕН55011
Спровели емисију	Класа Б, у складу са ЕН55011
Хармоника	ИЕЦ 61000-3-2 (1)
(1): Експериментални тест се врши према захтевима разреда индустријских производа у ИЕЦ61326-1
Безбедност
Категорија мерења	ЦАТ ИИИ, према ИЕЦ 61010-1
Категорија пренапона	ЦАТ ИИИ, према ИЕЦ 61010-1
Изолација	Испитивање напона: 4кВ током 1 минуте
Изолација	Тест напона импулса: 6кВ - 1.2 / 50μС таласни облик
Заштитна класа	ИИ, према ИЕЦ61010-1
Комуникације
Интерфејси стандардни и протоколи	2-жица РС485, Модбус РТУ
Брзина буке	1200 до 38400 бпс, подразумевано је 9600 бпс
Паритет	Ниједан, чак ни чудан, подразумевано није ништа
Престати	1 или 2, подразумевано је 1
Време одзива	<100мс
Режим преноса	полу-дуплекс
Преносни удаљеност	До 1000м
Макс. Утоваривање аутобуса	64 ком
